Двухрядные подшипники FAG: надежность в ответственных узлах промышленного оборудования

Двухрядные подшипники FAG представляют собой критически важный элемент конструкции для тяжелого машиностроения, где требования к радиальной и осевой нагрузке превышают стандартные показатели. В условиях непрерывной эксплуатации на горнодобывающих предприятиях, в металлургии и энергетике, отказ подшипникового узла ведет не просто к остановке станка, а к колоссальным финансовым потерям из-за простоя производственной линии. Инженеры и специалисты по закупкам выбирают продукцию немецкого концерна Schaeffler (бренд FAG) именно из-за их способности сохранять геометрию качения при экстремальных вибрациях и температурных перепадах.

Ключевое преимущество двухрядных исполнений — сферических роликовых или конических — заключается в компенсации несоосности валов и корпусов. Это особенно актуально для крупногабаритного оборудования, где идеальная соосность недостижима даже при прецизионном монтаже. Использование двухрядных подшипников FAG обеспечивает увеличение срока службы узла на 30–40% по сравнению с однорядными аналогами в условиях ударных нагрузок. Данная статья подробно разбирает технические особенности, принципы выбора и нюансы эксплуатации этих компонентов, опираясь на реальный инженерный опыт и данные производителей за 2025–2026 годы.

Конструктивные особенности и типы двухрядных подшипников FAG

Когда речь заходит о категории двухрядные подшипники FAG: надежность в ответственных узлах, необходимо четко разграничивать типы конструкций, так как их применение диктуется физикой процесса, а не только каталожными номерами. Основное отличие от стандартных решений заключается в наличии двух рядов тел качения, что позволяет равномерно распределять вектор нагрузки.

Сферические двухрядные роликовые подшипники (серии 222, 223, 230, 231, 232, 239, 240, 241)

Это наиболее распространенный тип для тяжелых условий. Внешнее кольцо имеет сферическую дорожку качения, что позволяет внутреннему кольцу с роликами и сепаратором самоустанавливаться. Эта функция критична для валов, подверженных прогибу под весом рабочего органа (например, барабан дробилки или шнек экструдера).

• Сепараторы: В современных модификациях FAG используются сепараторы из полиамида, армированного стекловолокном (модификация TVPB), или латунные массивные сепараторы. Полиамидные легче и лучше удерживают смазку, тогда как латунные выдерживают более высокие температуры и ударные нагрузки.
• Внутренний диаметр: Может быть цилиндрическим или коническим (суффикс K). Коническое отверстие позволяет осуществлять монтаж с натягом непосредственно на вал или через переходную втулку, что исключает проскальзывание внутреннего кольца при реверсивных нагрузках.

Двухрядные конические роликовые подшипники

Используются там, где требуется жесткая фиксация вала в обоих направлениях и высокая точность вращения. В отличие от сферических, они не компенсируют угловую несоосность, но обладают значительно большей грузоподъемностью при тех же габаритах. Часто применяются в коробках передач прокатных станов и редукторах ветрогенераторов.

Цилиндрические двухрядные подшипники

Предназначены исключительно для высоких радиальных нагрузок и высоких скоростей вращения. Они не воспринимают осевые силы, поэтому требуют дополнительной фиксации вала. Типичное применение — электродвигатели большой мощности и насосы.

Инженерная практика показывает, что ошибка в выборе типа двухрядного подшипника является причиной №1 преждевременного выхода из строя. Например, установка конического подшипника вместо сферического на валу с неизбежным биением приведет к краевому нагружению роликов и разрушению беговой дорожки в течение первых 500 часов работы.

Где применяется принцип «двухрядные подшипники FAG: надежность в ответственных узлах»

Анализ поисковых запросов и реальных спецификаций заводов выявляет четкую корреляцию между отраслью и типом используемых подшипников. Фраза двухрядные подшипники FAG: надежность в ответственных узлах чаще всего ассоциируется с оборудованием, ремонт которого требует остановки всего технологического цикла.

Горнодобывающая промышленность и карьерная техника

Вибрационные грохоты, щековые и конусные дробилки работают в среде абразивной пыли и постоянных ударных нагрузок. Здесь двухрядные сферические роликовые подшипники FAG (например, серии 222 и 223) являются стандартом де-факто.

Реальный кейс: На одном из железорудных комбинатов замена подшипников в главной дробилке проводилась каждые 8 месяцев из-за разрушения сепаратора. После перехода на усиленные модели FAG с латунным сепаратором и системой автоматической смазки интервал замены увеличился до 24 месяцев. Экономия составила более 12 млн рублей только на стоимости запчастей и работ, не считая предотвращенных простоев.

Металлургическое производство

Прокатные станы характеризуются экстремальными радиальными нагрузками и высокими температурами. Двухрядные конические подшипники FAG способны выдерживать усилия в сотни тонн. Важным аспектом здесь является термостабильность стали. Подшипники FAG изготавливаются из чистой вакуумной стали, что минимизирует риск образования микротрещин при термоциклировании.

Энергетика: ветрогенераторы и турбины

В главных подшипниках ротора ветрогенераторов используются огромные двухрядные сферические роликовые подшипники диаметром до 2 метров. Надежность здесь определяется способностью работать при низких скоростях вращения, но с постоянным изменением направления нагрузки из-за порывов ветра. Технология X-life от FAG, улучшающая шероховатость поверхностей качения, позволяет существенно снизить трение и тепловыделение в таких тихоходных узлах.

Технические характеристики и расчет ресурса

Для правильного подбора недостаточно знать только внутренний и наружный диаметр. Ключевыми параметрами, определяющими долговечность, являются динамическая и статическая грузоподъемность, а также предельная частота вращения.

Расчет номинального срока службы (L10h) производится по формуле ISO 281, однако для ответственных узлов рекомендуется использовать модифицированный расчет жизни aISO, который учитывает чистоту смазки, вязкость масла и усталостную прочность материала. Коэффициент aISO для подшипников FAG с технологией X-life может превышать 1.0, что свидетельствует о сроке службы, превышающем стандартный расчетный в несколько раз.

Как выбрать двухрядные подшипники FAG: руководство инженера

Процесс выбора должен базироваться на строгом анализе условий эксплуатации. Ошибка на этапе проектирования или закупки стоит дорого. Рассмотрим алгоритм действий для обеспечения надежности в ответственных узлах.

1. Анализ нагрузок

Необходимо определить соотношение радиальной (Fr) и осевой (Fa) нагрузок. Если Fa/Fr > 0.5, сферические двухрядные подшипники могут потребовать дополнительного упорного подшипника, так как их способность воспринимать осевую нагрузку ограничена углом контакта. В таких случаях предпочтительнее двухрядные конические подшипники.

2. Выбор посадочного места и допуска

Для вращающегося внутреннего кольца обычно выбирается посадка с натягом (k5, m5, n6), чтобы исключить проворачивание («ползучесть») кольца по валу. Проворачивание приводит к фреттинг-коррозии и быстрому разрушению вала. Наружное кольцо, как правило, устанавливается с зазором или переходной посадкой (H7, G7) для возможности осевого смещения (в плавающих опорах).

3. Температурный режим

Стандартные подшипники FAG рассчитаны на работу от -30°C до +120°C. При температурах выше +120°C требуется специальная термообработка стали (суффикс S1, S2, S3). Важно помнить, что при нагреве подшипник расширяется, что может привести к заклиниванию, если не предусмотрен осевой зазор в конструкции узла.

4. Смазка

Для двухрядных подшипников больших размеров консистентная смазка часто неэффективна из-за трудностей проникновения в центральную зону. Рекомендуется система циркуляционной масляной смазки. Если используется смазка, она должна быть совместима с материалом сепаратора (например, полиамид чувствителен к некоторым присадкам).

Сравнение моделей и серий внутри бренда FAG

В рамках концепции двухрядные подшипники FAG: надежность в ответственных узлах, важно понимать различия между сериями. Не всегда «более тяжелая» серия является лучшим выбором.

Инженерное мнение: часто заказчики пытаются заменить серию 223 на 222 для экономии бюджета. Это допустимо только при пересчете ресурса с коэффициентом надежности aISO > 1.5. В противном случае, экономия на цене подшипника (разница может составлять 15–20%) обернется трехкратным увеличением затрат на обслуживание.

Типичные ошибки при выборе и монтаже

Даже самый качественный подшипник FAG выйдет из строя преждевременно, если нарушена технология монтажа. Статистика сервисных центров показывает, что до 70% отказов связаны с человеческим фактором.

• Прямые удары молотком: Категорически запрещено передавать усилие монтажа через тела качения. Удар должен приходиться только на монтажную обойму, плотно прилегающую к кольцу подшипника. Прямые удары вызывают вмятины на дорожках качения (бринеллирование), которые становятся очагами выкрашивания металла.
• Нагрев открытым пламенем: Монтаж с нагревом допускается только в индукционных нагревателях или масляных ваннах с контролем температуры (не выше 120°C). Нагрев газовой горелкой приводит к локальному отпуску стали, снижению твердости и потере несущей способности.
• Игнорирование чистоты: Попадание одной песчинки размером 10 мкм в зону контакта ролика и дорожки создает давление, превышающее предел текучести стали. Монтаж должен проводиться в чистой зоне, с использованием безворсовых салфеток.
• Неправильная затяжка стопорных гаек: Для подшипников с коническим отверстием критичен момент затяжки гайки KM или HM. Недотяг ведет к проскальзыванию, перетяг — к исчезновению внутреннего зазора и заклиниванию. Необходимо использовать динамометрический ключ или метод измерения угла поворота гайки.

Логистика, проверка подлинности и закупки: роль надежного поставщика

Рынок промышленных подшипников насыщен контрафактной продукцией. Подделки под FAG (Schaeffler) часто внешне неотличимы от оригинала, но используют сталь низкого качества и грубую обработку поверхностей. Ресурс такого подшипника составляет 10–15% от оригинала. Именно поэтому выбор партнера по поставкам становится не менее важным этапом, чем технический подбор компонента.

В этом контексте выделяется компания ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием». Располагаясь в стратегически важном промышленном центре провинции Хэбэй, вблизи Пекина и порта Тяньцзинь, компания сочетает удобство логистики с развитой инфраструктурой производства и экспортных операций. Более 15 лет опыта в отрасли позволяют «Шицзячжуан Луншу» выступать надежным партнером для промышленных предприятий и дистрибьюторов по всему миру, включая страны СНГ, США и другие регионы.

Ключевым преимуществом работы с ООО «Шицзячжуан Луншу» является гибкость ассортимента: компания предлагает как собственные высокоточные решения (подшипники для металлургических станов, линейных направляющих, автомобильных трансмиссий и нефтепромыслового оборудования), так и оригинальные брендовые подшипники ведущих мировых производителей, включая FAG, SKF и NSK. Это дает клиентам возможность выбирать между проверенными эталонами отрасли, такими как FAG, и сертифицированными альтернативными решениями, адаптированными под конкретные задачи и бюджет.

Как отличить оригинал FAG:

1. Маркировка: Лазерная гравировка на оригинале четкая, равномерная, не стирается пальцем. На подделках краска может быть нанесена неравномерно.

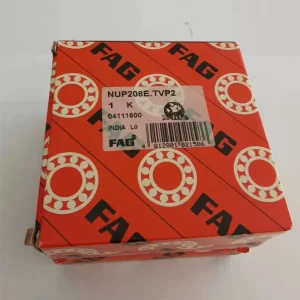

2. Упаковка: Коробки Schaeffler имеют защитные голограммы и QR-коды для проверки на официальном сайте. Качество картона высокое, печать четкая.
3. Внешний вид: Оригинальные подшипники имеют характерный серый цвет (фосфатирование) или металлический блеск без следов ржавчины. Поверхность шлифованная, зеркальная.
4. Документация: Поставщик обязан предоставить сертификат соответствия и паспорт качества на партию. Профессиональные дистрибьюторы, такие как «Шицзячжуан Луншу», обеспечивают полную прозрачность документации и сопровождение сделок на профессиональном уровне.

При формировании заявки на закупку уточняйте не только артикул, но и суффиксы. Например, суффикс M означает латунный сепаратор, TVPB — полиамидный, K — коническое отверстие. Отсутствие суффикса в заказе может привести к поставке изделия с другим типом сепаратора, что недопустимо для конкретных условий эксплуатации.

FAQ: Часто задаваемые вопросы о двухрядных подшипниках FAG

В: Можно ли использовать двухрядные сферические подшипники FAG для высокоскоростных применений?

О: Сферические двухрядные подшипники не предназначены для сверхвысоких скоростей из-за массы роликов и центробежных сил. Для высоких скоростей лучше подходят цилиндрические или шариковые подшипники. Предельная скорость сферических двухрядных обычно ограничена 1000–1500 об/мин для средних размеров, хотя точное значение зависит от смазки и охлаждения.

В: Как часто нужно менять смазку в двухрядных подшипниках?

О: Интервал повторного смазывания зависит от скорости вращения, температуры и типа смазки. Для консистентной смазки существует формула расчета интервала, основанная на произведении диаметра подшипника на частоту вращения (n·dm). В тяжелых условиях (дробилки) смазка может требоваться ежесменно или ежедневно через автоматические системы. Всегда следуйте рекомендациям Schaeffler для конкретной серии.

В: Что означает суффикс E1 в маркировке подшипников FAG?

О: Суффикс E1 указывает на усиленную внутреннюю конструкцию с оптимизированной геометрией роликов и дорожек качения, что обеспечивает повышенную грузоподъемность и срок службы по сравнению со стандартным исполнением. Это ключевой элемент в обеспечении надежности в ответственных узлах.

В: Допускается ли эксплуатация подшипника с небольшим повреждением сепаратора?

О: Нет. Любое повреждение сепаратора (трещина, деформация) является основанием для немедленной замены подшипника. Эксплуатация с поврежденным сепаратором приведет к разрушению тел качения и заклиниванию узла, что может вызвать катастрофические последствия для всего механизма.

Заключение и рекомендации по повышению надежности

Инвестиции в качественные двухрядные подшипники FAG окупаются за счет снижения частоты ремонтов и увеличения межсервисных интервалов. Однако, сам по себе бренд не гарантирует бесконечной службы. Надежность в ответственных узлах достигается комплексным подходом: правильный выбор типа подшипника исходя из вектора нагрузок, прецизионный монтаж с соблюдением чистоты и моментов затяжки, а также строгий контроль состояния смазки.

Для инженеров и руководителей технических служб важно внедрять систему мониторинга состояния оборудования (вибродиагностика, термоконтроль), которая позволяет прогнозировать остаточный ресурс подшипника и планировать замену во время плановых остановок, избегая аварийных ситуаций.
