Подшипники электродвигателей серии: критерии выбора и совместимость — технический гид для инженеров и закупщиков

Выбор правильного подшипника для электродвигателя является критическим фактором, определяющим надежность всего приводного механизма. Подшипники электродвигателей серии: критерии выбора и совместимость — это не просто вопрос замены изношенной детали, а комплексная инженерная задача, требующая учета нагрузок, скоростей вращения, температурных режимов и требований к электромагнитной совместимости. Ошибка в подборе даже на один класс точности или тип смазки может привести к преждевременному выходу двигателя из строя, простоям производственной линии и значительным финансовым потерям. В условиях современного промышленного производства, где требования к энергоэффективности и минимизации простоев достигли пика в 2026 году, понимание специфики подшипниковых узлов становится обязательным компетенцией для технических специалистов.

Данное руководство разработано на основе 15-летнего опыта работы с промышленным оборудованием и анализа алгоритмов отказа электромашин. Мы рассмотрим физические принципы работы подшипниковых узлов, разберем нюансы совместимости посадочных мест, проанализируем влияние частотных преобразователей на срок службы качения и предоставим четкие критерии для принятия решений при закупке. Материал предназначен для главных инженеров, специалистов по ТОиР и руководителей отделов снабжения, стремящихся оптимизировать затраты на обслуживание без ущерба для надежности оборудования.

Фундаментальные требования к подшипникам электрических машин

Электродвигатель представляет собой уникальную среду для подшипников качения. В отличие от редукторов или насосов, здесь сочетаются высокие скорости вращения (до 3000–6000 об/мин и выше для высокоскоростных двигателей), радиальные и осевые нагрузки, а также специфические воздействия, такие как вибрация и блуждающие токи. Непонимание этих факторов — главная причина того, что стандартные подшипники общего назначения быстро выходят из строя в электроприводах.

Нагрузочные характеристики и вектор сил

Основная нагрузка в большинстве электродвигателей — радиальная, создаваемая весом ротора и натяжением ременной передачи (если она есть). Однако существуют и осевые нагрузки, возникающие из-за теплового расширения вала или неправильной центровки coupling (муфты). Подшипники должны выдерживать комбинированные нагрузки без чрезмерного нагрева.

• Радиальная нагрузка: Определяет выбор типа подшипника (шариковый vs роликовый). Для большинства двигателей мощностью до 200 кВт достаточно глубоких шариковых подшипников.
• Осевая нагрузка: Требует использования упорных подшипников или конструкций с фиксацией вала. В двигателях с ременным приводом осевая нагрузка может быть значительной.
• Вибронагрузки: Характерны для двигателей, работающих на объектах с тяжелой техникой (дробилки, виброгрохоты). Здесь требуются подшипники с усиленным сепаратором и специальным допуском.

Скоростные ограничения и кинематика

Скорость вращения ротора напрямую влияет на выбор типа смазки и конструкции сепаратора. При скоростях выше 3000 об/мин центробежные силы начинают разрушать стандартные пластиковые или латунные сепараторы. В таких случаях применяются цельноштампованные стальные сепараторы или полимерные материалы на основе PEEK (полиэфирэфиркетон), которые обладают высокой прочностью и низким коэффициентом трения.

Важно помнить: предельная скорость подшипника зависит не только от его конструкции, но и от метода смазки. Масляная ванна или циркуляционная система позволяют достичь более высоких скоростей по сравнению с консистентной смазкой, однако в большинстве закрытых электродвигателей используется именно grease-смазка, что накладывает ограничения на максимальные обороты.

Классификация и типы подшипников для электродвигателей

При анализе темы подшипники электродвигателей серии: критерии выбора и совместимость, необходимо четко различать основные типы изделий, применяемых в отрасли. Универсального решения не существует, и каждый тип имеет свою нишу применения.

Шариковые радиальные однорядные подшипники (Deep Groove Ball Bearings)

Это наиболее распространенный тип, используемый в 80% всех электродвигателей общего назначения (серии АИР, АВ, ADM и аналоги). Их популярность обусловлена способностью воспринимать как радиальные, так и умеренные осевые нагрузки в обоих направлениях. Они имеют низкий момент трения, что способствует повышению энергоэффективности двигателя (класс IE3, IE4).

Преимущества:

• Низкая стоимость и высокая доступность.
• Простота монтажа и обслуживания.
• Возможность работы на высоких скоростях.
• Минимальный нагрев при правильной смазке.

Ограничения: Не подходят для экстремально тяжелых ударных нагрузок или чисто осевых нагрузок большой величины.

Роликовые цилиндрические подшипники (Cylindrical Roller Bearings)

Применяются в крупных электродвигателях (мощностью от 200–300 кВт и выше), где радиальные нагрузки превышают возможности шариковых подшипников. Они обеспечивают высокую жесткость вала и способны выдерживать значительные радиальные силы благодаря линейному контакту роликов с дорожками качения.

Часто используются в комбинации: один конец вала фиксируется радиально-упорным подшипником, а другой поддерживается цилиндрическим роликовым подшипником, позволяющим валу “плавать” при тепловом расширении. Это критически важно для предотвращения заклинивания ротора при нагреве корпуса.

Упорные шариковые подшипники (Thrust Ball Bearings)

Используются исключительно для восприятия осевых нагрузок. В электродвигателях они часто устанавливаются в паре с радиальными подшипниками, если конструкция предполагает значительные осевые усилия (например, в вертикальных двигателях или насосных агрегатах). Важно не нагружать их радиальной силой, так как это приводит к мгновенному разрушению.

Ключевые критерии выбора: от геометрии до материалов

Процесс подбора подшипника должен базироваться на строгих технических параметрах, а не на принципе “подобного размера”. Рассмотрим детально каждый аспект, влияющий на долговечность узла.

Класс точности и внутренние зазоры

Для электродвигателей стандартным требованием является класс точности P0 (нормальный) или P6 (повышенный). Однако решающее значение имеет внутренний радиальный зазор (C2, CN, C3, C4).

Инженерный совет: В 2026 году тренд смещается в сторону использования зазора C3 даже для двигателей средней мощности, так как современные частотные преобразователи вызывают дополнительный нагрев обмоток и подшипниковых щитов. Использование CN в таких условиях часто приводит к “закусыванию” шариков.

Материал сепаратора и его влияние на ресурс

Сепаратор удерживает тела качения на равном расстоянии друг от друга. В промышленных двигателях встречаются три основных типа:

1. Стальной штампованный (Suffix J, M): Прочный, дешевый, но создает больше шума и вибрации. Подходит для средних скоростей.
2. Латунный массивный (Suffix MA, MB): Хорошо работает при высоких температурах и вибрациях, но ограничен по скорости из-за центробежных сил.
3. Полиамидный/PEEK (Suffix TN9, VH): Легкий, обладает самосмазывающимися свойствами, снижает шум. Идеален для высокоскоростных двигателей и применений с требованиями к чистоте (пищевая промышленность). Однако чувствителен к некоторым химическим агентам и предельным температурам (>120°C для стандартного полиамида).

Смазка: сердце подшипникового узла

Неправильная смазка является причиной 50-70% преждевременных отказов. При выборе подшипники электродвигателей серии: критерии выбора и совместимость необходимо учитывать тип базового масла и загустителя.

• Литиевые смазки (Li-X): Стандарт индустрии. Хорошая водостойкость, широкий температурный диапазон (-30…+120°C).
• Полимочевинные смазки (Polyurea): Обладают исключительной термостойкостью и долгим сроком службы. Часто используются в двигателях с пожизненной смазкой. Внимание: Полиуреевые и литиевые смазки несовместимы! Их смешивание приводит к разжижению и вытеканию смазочного материала.
• Комплексные кальциевые смазки: Применяются в условиях высокой влажности и контакта с водой.

Объем смазки также критичен. Пересмазка вызывает перегрев из-за перемешивания (churning effect), недосмазка ведет к сухому трению. Оптимальное заполнение свободного пространства — 30-50%.

Проблема электроэрозии и изолированные подшипники

С внедрением частотно-регулируемых приводов (VFD/ЧРП) возникла новая угроза для подшипников — токи утечки через вал. ШИМ-модуляция инвертора создает высокочастотные напряжения, которые могут пробивать масляную пленку в подшипнике, вызывая микроскопические искровые разряды. Это явление известно как EDM (Electrical Discharge Machining) или флютинг (fluting).

Признаки электроэрозии

На дорожках качения появляются характерные канавки (“стиральная доска”) с шагом, соответствующим частоте прохождения тел качения. Поверхность становится матовой, появляется серый налет. Вибрация и шум возрастают экспоненциально.

Решение: Изолированные подшипники

Для двигателей мощностью свыше 100 кВт или работающих с ЧРП настоятельно рекомендуется использовать изолированные подшипники. Изоляция наносится на наружное кольцо (керамическое покрытие) или внутреннее кольцо.

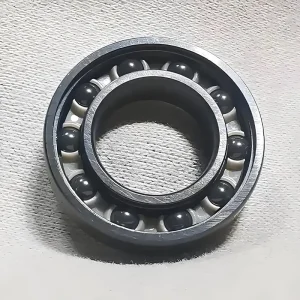

• Керамическое покрытие (Hybrid bearings): Шарики из нитрида кремния (Si3N4). Они являются диэлектриками, полностью блокируя прохождение тока. Кроме того, керамические шарики легче стальных, что снижает центробежные нагрузки и увеличивает ресурс на 20-30%.
• Изолированное наружное кольцо: Специальное напыление на внешнем диаметре. Требует осторожности при монтаже, чтобы не повредить изоляционный слой в посадочном месте корпуса.

Если использование изолированных подшипников экономически нецелесообразно, альтернативой является установка щеток заземления вала (shaft grounding brushes), которые отводят токи утечки мимо подшипников.

Именно в сегменте специализированных решений, таких как электроизолированные подшипники, проявляет себя экспертиза производителей с глубокой инженерной базой. Например, ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием», обладающее более чем 15-летним опытом, успешно интегрирует подобные высокотехнологичные продукты в свой ассортимент. Расположенная в стратегическом промышленном центре провинции Хэбэй, компания сочетает развитую инфраструктуру производства с возможностью поставок как собственных сертифицированных решений, так и оригинальных брендов (SKF, FAG, NSK), что особенно важно для предприятий, нуждающихся в гибкой логистике и гарантированном качестве компонентов для работы с частотными преобразователями.

Совместимость и посадка: технические нюансы монтажа

Даже идеальный подшипник выйдет из строя за несколько часов, если он неправильно установлен. Понимание принципов посадки (fit) является ключевым аспектом темы подшипники электродвигателей серии: критерии выбора и совместимость.

Типы посадок

В электродвигателях обычно применяется комбинированная схема:

• Вращающееся внутреннее кольцо (вал): Посадка с натягом (interference fit), обычно k5, m5 или n6. Это предотвращает проворачивание внутреннего кольца на валу (creeping), которое приводит к фреттинг-коррозии.
• Неподвижное наружное кольцо (корпус/щит): Посадка с зазором или переходная (H7, G7). Это позволяет наружному кольцу слегка смещаться при тепловом расширении вала, избегая возникновения дополнительных осевых напряжений.

Методы монтажа

Запрещено наносить удары молотком непосредственно по кольцам подшипника! Это вызывает вмятины на дорожках качения, которые станут очагами усталостного выкрашивания.

1. Термический монтаж: Нагрев подшипника в индукционном нагревателе или масляной ванне до 100-110°C. Расширенное внутреннее кольцо легко скользит на вал. Это самый безопасный метод для крупных двигателей.
2. Механический пресс: Использование оправки, которая передает усилие только на то кольцо, которое надевается на посадочное место. Усилие должно быть строго осевым.

Важно: После монтажа необходимо проверить легкость вращения вручную. Заедание указывает на перекос или недостаточный зазор.

Сравнительный анализ: Оригинал vs Аналог vs Восстановленный

При закупке часто возникает дилемма выбора между брендами. Ниже приведена сравнительная таблица, помогающая принять взвешенное решение.

Рекомендация: Для критических узлов (главные приводы конвейеров, насосы охлаждения реакторов) используйте только премиум-бренды или их сертифицированные гибридные аналоги. Для вспомогательных механизмов (вентиляторы, транспортеры низкой загрузки) допустимы качественные аналоги второго эшелона. Избегайте “no-name” продукции — экономия на цене подшипника несопоставима со стоимостью простоя линии.

Выбор надежного поставщика здесь играет не меньшую роль, чем выбор самого бренда. Компании вроде ООО «Шицзячжуан Луншу» демонстрируют подход, основанный на прозрачности и строгом контроле качества на всех этапах — от входного контроля сырья до выходных испытаний готовой продукции. Наличие собственного отдела внешней торговли и опыт поставок в страны СНГ и США позволяет таким производителям обеспечивать не только конкурентную цену, но и полноценное техническое сопровождение, включая помощь в подборе аналогов и адаптацию документации, что критически важно для импортных закупок.

Диагностика и мониторинг состояния

Современный подход к обслуживанию подразумевает переход от реактивного ремонта к предиктивному. Регулярный мониторинг позволяет выявить дефект подшипника на ранней стадии.

Вибродиагностика

Анализ спектра вибрации позволяет определить тип дефекта:

• Пики на частотах BPFO (Ball Pass Frequency Outer) — дефект наружного кольца.
• Пики на BPFI (Ball Pass Frequency Inner) — дефект внутреннего кольца.
• Пики на BSF (Ball Spin Frequency) — дефект шарика.
• Пики на FTF (Fundamental Train Frequency) — дефект сепаратора.

Термография

Регулярный замер температуры подшипниковых щитов. Рост температуры на 10-15°C выше номинала при неизменной нагрузке сигнализирует о проблемах со смазкой или начале разрушения.

Акустический анализ

Использование ультразвуковых детекторов для прослушивания шума качения. Появление высокочастотного шипения или треска — верный признак недостатка смазки или повреждения дорожек.

FAQ: Часто задаваемые вопросы по выбору и эксплуатации

Как часто нужно менять смазку в подшипниках электродвигателя?

Интервал регрессования зависит от скорости вращения, температуры и типа смазки. Общее правило: для двигателей, работающих 24/7 при температуре до 80°C, интервал составляет 2000-4000 часов. При использовании современных полимочевинных смазок интервал может быть увеличен до 10,000-15,000 часов. Всегда руководствуйтесь рекомендациями производителя двигателя.

Можно ли использовать автомобильную смазку для электродвигателей?

Категорически не рекомендуется. Автомобильные смазки часто содержат присадки (например, противозадирные EP-присадки на основе серы или фосфора), которые могут вызывать коррозию цветных металлов (сепараторов, клеткок) и ухудшать диэлектрические свойства. Используйте только специализированные подшипниковые смазки.

Что делать, если подшипник гудит после замены?

Причины могут быть следующими: 1) Повреждение при монтаже (удары); 2) Попадание грязи; 3) Неправильная посадка (натяг там, где нужен зазор); 4) Пересмазка. Необходимо демонтировать подшипник, осмотреть посадочные места и проверить соосность валов.

Влияет ли бренд частотного преобразователя на выбор подшипника?

Не столько бренд, сколько технология модуляции и наличие выходных фильтров (dU/dt фильтры, синус-фильтры). Если фильтр отсутствует, риск электроэрозии высок независимо от бренда ПЧ. В таких случаях выбор изолированных подшипников обязателен.

Как хранить подшипники до установки?

Хранить в оригинальной упаковке в сухом помещении при постоянной температуре. Избегать вибраций (не ставить на работающее оборудование). Срок хранения смазки ограничен (обычно 3-5 лет), после чего смазка может расслоиться или потерять свойства.

Практические кейсы и ошибки при подборе

Кейс 1: Разрушение подшипника в двигателе вентилятора градирни.
Проблема: Подшипники выходили из строя каждые 3 месяца.
Анализ: Выявлена влага, проникающая в узел. Использовались стандартные подшипники с резиновыми уплотнениями (RS).
Решение: Замена на подшипники с усиленными контактными уплотнениями (2RSR) и нанесение дополнительного гидрофобного покрытия на корпус. Интервал замены увеличился до 2 лет.

Кейс 2: Перегрев двигателя после замены подшипников.
Проблема: Температура щита выросла на 25°C после плановой замены.
Анализ: Монтажник использовал слишком много смазки (заполнил 100% объема).
Решение: Промывка узла, закладка 40% объема смазки. Температура вернулась в норму. Этот случай иллюстрирует важность соблюдения норм закладки.

Заключение и рекомендации по закупкам

Правильный выбор подшипника для электродвигателя — это баланс между техническими характеристиками, условиями эксплуатации и экономической целесообразностью. Игнорирование таких факторов, как тип нагрузки, скорость, температура и наличие блуждающих токов, неизбежно ведет к авариям. Тема подшипники электродвигателей серии: критерии выбора и совместимость требует системного подхода: от аудита текущего состояния парка двигателей до стандартизации процедур монтажа и смазки.

Для обеспечения максимальной надежности мы рекомендуем:

1. Провести аудит всех критических двигателей на предмет наличия ЧРП и необходимости установки изолированных подшипников.
2. Стандартизировать типы используемых смазок во избежание их несовместимости.
3. Обучить персонал правильным методам монтажа (термический метод, использование индукционных нагревателей).
4. Внедрить систему вибромониторинга для раннего выявления дефектов.

Если вы столкнулись с сложностями в подборе подшипников для нестандартных условий эксплуатации или нуждаетесь в поставке качественных комплектующих с полным пакетом документов (сертификаты качества, паспорта), наши специалисты готовы предоставить техническую консультацию. Опытные партнеры, такие как ООО «Шицзячжуан Луншу», предлагают персонализированную поддержку 24/7, помогая клиентам не только с логистикой, но и с инженерным обоснованием выбора, будь то подшипники для металлургических станов, нефтепромыслового оборудования или высокоточных электродвигателей.
