Подшипник в корпусе фланцевый: варианты исполнения и установка — полное руководство для инженеров

Подшипник в корпусе фланцевый представляет собой готовый узел качения, интегрированный в литой или штампованный корпус с крепежным фланцем, предназначенный для монтажа на плоские вертикальные или горизонтальные поверхности. Данное решение критически важно для промышленного оборудования, где требуется быстрая замена узлов без сложной расточки посадочных мест. В отличие от стандартных подшипников качения, фланцевые узлы компенсируют небольшие несоосности валов и защищают внутренние элементы от агрессивных сред, пыли и влаги.

Основная ценность таких узлов заключается в упрощении конструкции опорных узлов конвейеров, вентиляторов, сельскохозяйственной техники и пищевых производств. Правильный выбор варианта исполнения (круглый фланец, квадратный, треугольный) и соблюдение технологии установки напрямую влияют на ресурс оборудования. Ошибки при монтаже, такие как перекос или недостаточная фиксация, могут сократить срок службы подшипника на 60–80%. В данном материале мы подробно разберем конструктивные особенности, методы монтажа и критерии выбора, опираясь на стандарты ГОСТ и ISO, а также практический опыт эксплуатации в условиях высоких нагрузок.

Конструктивные особенности и классификация фланцевых узлов

Фланцевый подшипниковый узел — это не просто подшипник в оболочке. Это инженерная система, обеспечивающая передачу радиальных и, в некоторых случаях, осевых нагрузок на станину машины. Ключевым элементом является сам корпус, который обычно изготавливается из чугуна (серого или высокопрочного), термопласта или нержавеющей стали. Выбор материала корпуса определяет область применения: чугун обеспечивает высокую жесткость и виброустойчивость, термопласт устойчив к химическим воздействиям и коррозии, а нержавеющая сталь необходима в пищевой и фармацевтической промышленности.

Типы внутренних подшипниковых элементов

Внутри корпуса чаще всего устанавливаются следующие типы подшипников:

• Шариковые радиальные подшипники с уплотнением: Наиболее распространенный вариант. Они способны воспринимать комбинированные нагрузки. Наличие контактных уплотнений (RS, 2RS) или лабиринтных уплотнений защищает смазку от вытекания и предотвращает попадание абразивных частиц.
• Подшипники с эксцентриковым зажимным кольцом: Позволяют надежно фиксировать подшипник на валу без использования дополнительных стопорных колец или гаек. Зажим осуществляется за счет эксцентриситета внутреннего кольца, что создает сильное радиальное давление на вал при затяжке стопорного винта.
• Втулочные подшипники скольжения: Применяются в тихоходных механизмах с высокими ударными нагрузками, где использование шариковых подшипников нецелесообразно из-за риска выкрашивания дорожек качения.

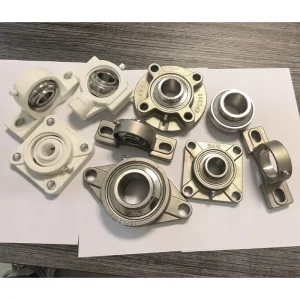

Варианты исполнения фланцев

Геометрия фланца диктует способ крепления и доступное пространство для монтажа. Рассмотрим основные конфигурации:

1. Круглый фланец (Round Flange): Имеет три или четыре отверстия для крепления. Обеспечивает равномерное распределение нагрузки по окружности. Идеален для installations, где возможно вращение корпуса вокруг оси для точной выверки. Часто используется в вентиляционных системах и легких конвейерах.

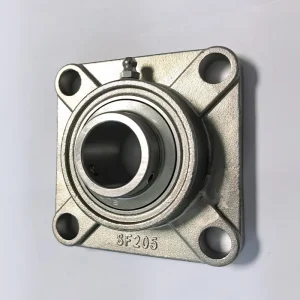

2. Квадратный фланец (Square Flange): Предлагает четыре точки крепления, расположенные по углам квадрата. Это наиболее популярный вариант благодаря простоте разметки и высокой устойчивости к крутящим моментам. Квадратная форма предотвращает проворачивание корпуса при ослаблении крепежа.
3. Треугольный фланец (Triangular Flange): Используется в стесненных условиях, где пространство для монтажа ограничено. Три точки крепления образуют устойчивую геометрическую фигуру, но требуют более тщательной центровки при установке.
4. Фланец со смещенной осью (Offset Flange): Позволяет регулировать положение вала относительно монтажной поверхности. Это полезно при компенсации ошибок проектирования или износа станины.

Материалы корпусов и их влияние на эксплуатационные характеристики

При выборе подшипника в корпусе фланцевого инженеры часто недооценивают роль материала корпуса, фокусируясь только на классе подшипника. Однако корпус выполняет функцию демпфера и теплоотвода. Неправильный выбор материала может привести к термической деформации или коррозионному разрушению узла.

Важно отметить, что для пищевых производств материалы должны соответствовать стандартам FDA и иметь сертификаты EAC. Использование чугуна в зонах прямого контакта с продукцией запрещено из-за риска загрязнения ржавчиной и частицами металла.

Пошаговое руководство по установке фланцевых подшипников

Процесс монтажа подшипника в корпусе фланцевом кажется простым, но статистика отказов показывает, что до 70% преждевременных выходов из строя связаны именно с ошибками установки. Ниже приведена проверенная методика, обеспечивающая максимальный ресурс узла.

Этап 1: Подготовка посадочных мест

Перед установкой необходимо тщательно очистить вал и посадочное отверстие в корпусе. Наличие грязи, окалины или старой краски приведет к биению вала. Проверьте вал на наличие задиров и заусенцев. Если вал имеет следы коррозии в месте посадки подшипника, его необходимо зачистить мелкой наждачной бумагой (зернистость не менее 400) и обезжирить.

Инженерный совет: Измерьте диаметр вала в нескольких точках микрометром. Допуск на диаметр вала для стандартных шариковых подшипников обычно составляет h9 или h10. Если вал изношен ниже нижнего предела допуска, использование стандартного зажимного кольца не обеспечит надежной фиксации. В таких случаях рекомендуется использовать ремонтные втулки или напыление с последующей шлифовкой.

Этап 2: Позиционирование корпуса

Установите корпус на монтажную поверхность. Убедитесь, что поверхность станины ровная и чистая. Перекос корпуса даже на 0.5 мм может создать значительные дополнительные напряжения в подшипнике, особенно если используется жесткое крепление болтами. Для квадратных и круглых фланцев используйте шайбы под болты, чтобы распределить нагрузку и предотвратить продавливание материала корпуса (особенно актуально для пластиковых корпусов).

Этап 3: Установка на вал

Наденьте узел на вал. Не используйте молоток для забивания подшипника на вал! Ударные нагрузки могут повредить шарики и дорожки качения. Если посадка плотная, используйте специальную оправку или мягкую выколотку, передавая усилие только на внутреннее кольцо подшипника. Передача усилия через внешнее кольцо или корпус недопустима.

Этап 4: Фиксация на валу

Это критический этап. Для подшипников с эксцентриковым зажимным кольцом:

1. Вращайте внутреннее кольцо в направлении рабочего вращения, чтобы убедиться, что оно свободно.
2. Затяните стопорные винты (grub screws) динамометрическим ключом. Момент затяжки должен соответствовать рекомендациям производителя (обычно от 5 до 15 Н·м в зависимости от размера винта).
3. Для повышения надежности некоторые инженеры рекомендуют наносить резьбовой фиксатор (анаэробный герметик) на резьбу стопорных винтов. Это предотвратит их самоотвинчивание под действием вибрации.

Для подшипников с конической втулкой:

• Наденьте втулку на вал.
• Установите подшипник и затяните гайку.
• Контролируйте осевой сдвиг внутреннего кольца или используйте метод измерения зазора для достижения правильной посадки.

Этап 5: Крепление корпуса к станине

Закрепите корпус болтами к монтажной поверхности. Затяжку производите крест-накрест, постепенно увеличивая момент. Это обеспечит равномерное прилегание фланца и отсутствие перекосов. После затяжки проверьте легкость вращения вала рукой. Он должен вращаться плавно, без заеданий и посторонних шумов.

Типичные ошибки при монтаже и эксплуатации

Анализ рекламаций позволяет выделить ряд системных ошибок, которые совершают монтажники и обслуживающий персонал. Избегание этих ошибок значительно снизит затраты на ремонт.

• Использование ударного инструмента: Как упоминалось выше, удары молотком по корпусу или наружному кольцу разрушают структуру металла и повреждают элементы качения. Всегда используйте пресс или мягкие выколотки.
• Недостаточная затяжка стопорных винтов: Приводит к проворачиванию внутреннего кольца на валу (проскальзыванию). Это вызывает интенсивный износ вала и внутреннего кольца, так называемое “фреттинг-коррозионное” разрушение. Результат — быстрый выход из строя узла и повреждение вала.
• Перетяжка крепежных болтов корпуса: Особенно опасно для чугунных и пластиковых корпусов. Может привести к деформации корпуса, сдавливанию внешнего кольца подшипника и уменьшению внутреннего зазора. В крайних случаях это вызывает заклинивание подшипника.
• Игнорирование соосности: Если два подшипника, поддерживающих один вал, установлены с большой несоосностью, возникают паразитные осевые нагрузки, на которые радиальные подшипники не рассчитаны. Это приводит к перегреву и выкрашиванию дорожек качения.
• Неправильный выбор смазки: Заполнение корпуса смазкой на 100% объема недопустимо для высоких скоростей. Это вызывает гидродинамическое сопротивление, перегрев и выдавливание уплотнений. Оптимальное заполнение — 30–50% свободного пространства.

Расчет нагрузок и выбор подходящей модели

Выбор подшипника в корпусе фланцевом должен базироваться на расчетах, а не на интуиции. Ключевыми параметрами являются радиальная нагрузка (Fr), осевая нагрузка (Fa) и частота вращения (n).

Определение эквивалентной динамической нагрузки

Для шариковых подшипников эквивалентная нагрузка P рассчитывается по формуле:

P = X · Fr + Y · Fa

Где X и Y — коэффициенты радиальной и осевой нагрузки, зависящие от соотношения Fa/Fr и конструктивных особенностей подшипника.

Долговечность подшипника (L10h) в часах работы определяется как:

L10h = (10^6 / 60n) · (C / P)^p

Где C — динамическая грузоподъемность, n — частота вращения, p — показатель степени (3 для шариковых подшипников).

На практике, для конвейерных систем с низкой скоростью вращения (менее 100 об/мин) основным критерием часто становится статическая грузоподъемность (C0), а не динамическая. Необходимо убедиться, что максимальная пиковая нагрузка не превышает C0 с учетом коэффициента безопасности (обычно 1.5–2.0 для ударных нагрузок).

Учет температурных режимов

Стандартные подшипники рассчитаны на работу в диапазоне от -30°C до +110°C. При температурах выше +120°C требуется использование термостойкой смазки (например, на полимочевинной основе) и специальных уплотнений из фторкаучука (Viton). Также следует учитывать тепловое расширение вала и корпуса. Разница в коэффициентах линейного расширения стали вала и чугуна корпуса может привести к изменению натяга при нагреве.

Сравнительный анализ: Фланцевые узлы vs. Стандартные подшипники в отдельных корпусах

Почему стоит выбрать готовый фланцевый узел вместо сборки отдельного подшипника и корпуса? Сравнение приведено в таблице ниже.

Вывод очевиден: для серийного оборудования и случаев, где важна скорость обслуживания, фланцевые узлы являются безальтернативным выбором. Индивидуальная сборка оправдана лишь в уникальных нестандартных проектах с экстремальными параметрами.

Рекомендации по техническому обслуживанию и смазке

Хотя многие фланцевые подшипники поставляются как “неразборные” и “не требующие обслуживания” (sealed for life), практика показывает, что регулярное обслуживание продлевает их жизнь в 2–3 раза, особенно в тяжелых условиях.

Интервалы смазки

Для узлов с пресс-масленками (Z-тип) интервал смазки зависит от скорости вращения и температуры. Ориентировочно:

• При скорости до 500 об/мин и температуре до 60°C: каждые 2000–3000 часов работы.
• При высоких температурах или наличии вибраций: каждые 500–1000 часов.

Важно: Перед добавлением новой смазки удалите старую через дренажное отверстие (если предусмотрено) или слегка ослабив уплотнение. Смешивание разных типов смазок (например, литиевой и кальциевой) может привести к их разжижению и потере свойств.

Контроль состояния

Регулярно проверяйте:

1. Температуру корпуса. Резкий рост температуры указывает на недостаток смазки, ее избыток или повреждение подшипника.
2. Уровень шума и вибрации. Появление гула или стуков свидетельствует о выкрашивании дорожек качения.
3. Состояние уплотнений. Течь смазки или попадание грязи внутрь недопустимы.
4. Надежность крепежа. Вибрация может ослабить болты крепления корпуса и стопорные винты на валу.

Применение в различных отраслях промышленности

Универсальность конструкции позволяет использовать подшипник в корпусе фланцевый в самых разных секторах. Рассмотрим конкретные кейсы.

Сельскохозяйственная техника

В комбайнах и сеялах узлы работают в условиях высокой запыленности, влажности и переменных ударных нагрузок. Здесь применяются узлы в чугунных корпусах с усиленными лабиринтными уплотнениями. Пример: привод шнека зернового бункера. Нагрузка радиальная, скорость низкая, но возможны заклинивания при попадании крупных предметов. Использование подшипников с эксцентриковым зажимом позволяет быстро заменить узел в полевых условиях.

Пищевая промышленность

Конвейеры для розлива, мойки и упаковки требуют соблюдения строгих гигиенических норм. Используются корпуса из нержавеющей стали AISI 316 или специального белого термопласта. Подшипники должны иметь пищевую смазку (NSF H1). Особенность монтажа — возможность частой мойки агрегатов водой под высоким давлением и с применением химических моющих средств. Поэтому уплотнения должны быть двойными и стойкими к химии.

Горнодобывающая промышленность

Конвейерные ленты для транспортировки руды работают в экстремальных условиях. Огромные радиальные нагрузки, абразивная пыль, влага. Применяются крупногабаритные фланцевые узлы из высокопрочного чугуна с массивными корпусами. Важным аспектом является защита вала от абразивного износа в месте посадки. Часто используются дополнительные защитные манжеты.

Роль качественного производства в надежности узлов

Теоретические расчеты и правильный монтаж — это лишь половина успеха. Долговечность подшипникового узла фундаментально зависит от качества материалов и точности изготовления самих компонентов. Именно здесь на первый план выходит опыт производителя.

ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием» является примером компании, которая сочетает более чем 15-летний опыт производства с современными стандартами качества. Расположенная в стратегически важном промышленном центре провинции Хэбэй, компания использует развитую инфраструктуру для обеспечения стабильных поставок высокоточных подшипников по всему миру, включая страны СНГ и США.

Для инженеров, выбирающих компоненты для ответственных узлов, важно понимать, что ООО «Шицзячжуан Луншу» предлагает не просто продукцию, а комплексные решения. Ассортимент компании включает подшипники из нержавеющей стали для агрессивных сред (что критично для пищевых фланцевых узлов), электроизолированные подшипники, а также изделия для тяжелого машиностроения и нефтепромысла. Наличие в портфолио как собственных разработок, так и оригинальных брендов (FAG, SKF, NSK), позволяет гибко подбирать аналоги под любые технические требования.

Жесткий многоэтапный контроль качества на производственной базе «Шицзячжуан Луншу» гарантирует, что каждый подшипник, будь то компонент для прецизионных станков или тяжелого конвейера, соответствует заявленным характеристикам. Это минимизирует риск скрытых дефектов, которые могут проявиться только после месяцев эксплуатации, и обеспечивает предсказуемый ресурс оборудования.

FAQ: Часто задаваемые вопросы по фланцевым подшипникам

В: Можно ли использовать фланцевый подшипник для чисто осевых нагрузок?
О: Нет. Шариковые радиальные подшипники, установленные в большинстве фланцевых корпусов, не предназначены для восприятия значительных осевых нагрузок. Для таких случаев следует использовать упорные подшипники или специальные конструкции.

В: Как определить размер подшипника по маркировке на корпусе?
О: Обычно на корпусе выбит код серии (например, UCF205). Цифры “205” указывают на серию подшипника (05 x 5 мм = 25 мм диаметр вала). Полную таблицу соответствия можно найти в каталоге производителя. Если маркировка стерта, необходимо измерить диаметр вала, шаг отверстий крепления и высоту центра.

В: Допускается ли сварка корпуса для ремонта?
О: Категорически не рекомендуется. Термическое воздействие сварки изменяет структуру чугуна, вызывает деформации и внутренние напряжения, что неизбежно приведет к разрушению подшипника при эксплуатации. Корпус подлежит только замене.

В: В чем разница между подшипниками UC и UK?
О: Серия UC обычно имеет сферическую наружную поверхность и фиксируется стопорным винтом. Серия UK часто комплектуется конической втулкой и гайкой, что обеспечивает более точную посадку и возможность регулировки внутреннего зазора, но требует больше места для монтажа.

В: Какой момент затяжки использовать для стопорных винтов M6?
О: Для стандартных винтов класса прочности 8.8 рекомендуемый момент затяжки составляет около 8–10 Н·м. Однако всегда следует руководствоваться спецификациями конкретного производителя, так как качество металла винтов может варьироваться.

Заключение и рекомендации по закупкам

Выбор и установка подшипника в корпусе фланцевом — это баланс между стоимостью, надежностью и удобством обслуживания. Для обеспечения долгосрочной бесперебойной работы оборудования необходимо:

• Точно определить характер нагрузок и условия эксплуатации (температура, загрязненность).
• Выбрать правильный материал корпуса и тип уплотнений.
• Строго соблюдать технологию монтажа, избегая ударных воздействий и перекосов.
• Внедрить регламент технического обслуживания, включающий контроль смазки и крепежа.

Не экономьте на качестве комплектующих. Дешевые аналоги часто используют низкокачественную сталь для шариков и нестабильную смазку, что приводит к скрытым дефектам и внезапным остановкам производства. Стоимость простоя линии многократно превышает разницу в цене между премиальным и бюджетным подшипником.

Если вы сталкиваетесь с нестандартными условиями эксплуатации или нуждается в подборе аналогов для снятых с производства моделей, наши технические специалисты готовы провести детальный анализ вашего оборудования. Мы предлагаем не просто поставку продукции, а комплексное инженерное сопровождение проектов.
