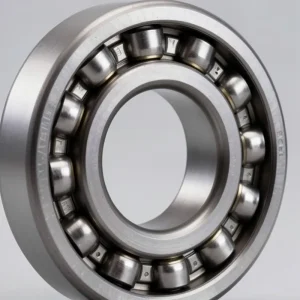

Подшипник тихоходного вала: нагрузки, смазка и долговечность

Подшипник тихоходного вала является критически важным узлом в конструкции промышленных редукторов, конвейерных систем и тяжелого горнодобывающего оборудования. В отличие от быстроходных валов, где доминируют динамические нагрузки и требования к высокоскоростной гидродинамической смазке, тихоходный вал работает в условиях экстремальных радиальных и осевых нагрузок при низких оборотах (обычно менее 100 об/мин). Именно здесь определяющим фактором отказа становится не усталость материала, а нарушение режима граничной смазки и пластические деформации дорожек качения.

Правильный выбор подшипника для тихоходного вала требует глубокого понимания трибологии контакта «металл-металл» при высоких удельных давлениях. Ошибки в подборе вязкости смазочного материала или игнорирование вибрационных нагрузок приводят к преждевременному выкрашиванию рабочих поверхностей (питтингу) и заклиниванию узла. В данной статье мы детально разберем механику нагружения, специфику смазывания низкооборотных узлов и методы инженерного расчета долговечности, опираясь на стандарты ISO 281 и ГОСТ 18397-2015. Материал предназначен для главных механиков, инженеров по надежности и специалистов по закупкам промышленного оборудования, стремящихся оптимизировать затраты на ТОиР (техническое обслуживание и ремонт).

Специфика нагружения тихоходного вала: почему стандартные расчеты часто ошибаются

При проектировании опор тихоходных валов многие инженеры совершают типичную ошибку: они переносят методики расчета, используемые для быстроходных валов электродвигателей, на выходные ступени редукторов. Это фундаментально неверно. Подшипник тихоходного вала работает в зоне смешанного или граничного трения, где толщина масляной пленки соизмерима с шероховатостью поверхности металла. Рассмотрим ключевые виды нагрузок, которые необходимо учитывать.

Радиальные и осевые нагрузки: соотношение и влияние

В большинстве промышленных применений (ленточные конвейеры, мельницы, мешалки) основная нагрузка носит радиальный характер. Однако наличие ременных передач, цепных приводов или косозубых шестерен генерирует значительные осевые составляющие. Для тихоходных валов отношение осевой нагрузки к радиальной ($F_a / F_r$) может достигать значений, при которых однорядные шарикоподшипники полностью теряют работоспособность.

Критическим аспектом является характер нагрузки. В отличие от равномерно вращающихся валов, тихоходные валы часто подвержены:

• Ударным нагрузкам: При пуске оборудования с полной загрузкой (например, дробилка с камнем внутри) пиковая нагрузка может в 3-5 раз превышать номинальную.
• Нерегулярному вращению: Реверсивные режимы работы разрушают формирующуюся масляную пленку, требуя использования смазок с противозадирными (EP) присадками.
• Вибрационным воздействиям: Внешние вибрации от соседнего оборудования могут вызывать микроскольжение тел качения, приводящее к фреттинг-коррозии.

Проблема минимальной нагрузки и проскальзывания

Парадоксально, но для некоторых типов подшипников (особенно цилиндрических роликовых) опасна не только перегрузка, но и недогрузка. Если радиальная нагрузка на подшипник тихоходного вала падает ниже определенного порога (обычно 1-2% от динамической грузоподъемности $C_r$), ролики начинают проскальзывать вместо качения. Это приводит к локальному перегреву и привариванию металла ролика к дорожке качения — явлению, известному как «смещение» (skidding). Инженеры должны гарантировать, что даже в самых легких режимах работы нагрузка остается выше минимально допустимой.

Трибология низких скоростей: выбор смазки и режимы трения

Смазка — это кровь любого подшипникового узла, но для тихоходных валов её роль трансформируется из охлаждающей и разделяющей в защитную и противоизносную. При низких скоростях вращения ($n < 60$ об/мин) гидродинамический клин, разделяющий металлические поверхности, практически не образуется. Контакт происходит через микронеровности, и задача смазки — предотвратить холодную сварку этих выступов.

Критерий вязкости и параметр $k$

Основным параметром при выборе смазки является коэффициент вязкости $k$, определяемый как отношение фактической кинематической вязкости масла при рабочей температуре ($nu$) к требуемой вязкости ($nu_1$):

$k = nu / nu_1$

Для тихоходных валов требуемая вязкость $nu_1$ очень высока, так как она обратно пропорциональна скорости вращения. Если $k < 1$, возникает риск металлического контакта. В таких случаях необходимо использовать смазочные материалы с высоким индексом вязкости или твердосмазочные добавки (дисульфид молибдена, графит, PTFE).

Консистентная смазка vs Масляная ванна

Выбор между пластичной (консистентной) смазкой и маслом зависит от конструкции узла и условий эксплуатации. Ниже приведено сравнение подходов для тихоходных узлов:

Важное замечание: при использовании пластичных смазок в тихоходных узлах нельзя применять методы «прессования» новой смазки под высоким давлением, так как это может повредить сепараторы или выдавить уплотнения. Смазка должна добавляться небольшими порциями, позволяя старой смазке постепенно вытесняться через дренажные отверстия.

Расчет долговечности: от формулы L10 к реальной практике

Стандартный расчет долговечности подшипника по ISO 281 дает значение $L_{10h}$ — количество часов, которое 90% группы идентичных подшипников проработают до появления первых признаков усталости. Однако для подшипника тихоходного вала эта метрика часто вводит в заблуждение. Почему? Потому что основной механизм отказа на низких скоростях — не усталость выкрашивания, а износ, коррозия и деформация.

Корректировка расчета на статическую грузоподъемность

При скоростях менее 10 об/мин или при колебательном движении расчет по динамической грузоподъемности теряет смысл. Здесь вступает в силу критерий статической грузоподъемности $C_0$. Коэффициент безопасности $s_0$ должен рассчитываться с учетом максимальных пиковых нагрузок:

$s_0 = C_0 / P_0$

Где $P_0$ — эквивалентная статическая нагрузка. Для тихоходных валов с ударными нагрузками рекомендуется принимать $s_0 ge 2.5 – 3.0$. Игнорирование этого запаса прочности приводит к образованию вмятин на дорожках качения уже в первые месяцы эксплуатации.

Влияние загрязнения и монтажа

Реальная долговечность может составлять всего 10-20% от расчетной $L_{10h}$, если не учтены факторы загрязнения. Частицы абразива (песок, руда, угольная пыль), попадая в зону контакта, работают как микро-резцы. Для промышленных условий рекомендуется использовать подшипники с увеличенным радиальным зазором (классы C3, C4) и усиленными уплотнениями (типа RS, 2RS или лабиринтные уплотнения GCR).

Инженерный опыт показывает, что до 40% преждевременных отказов тихоходных узлов связаны с неправильным монтажом: перекосом посадочных мест, использованием молотка вместо гидравлических прессов или нагревом подшипника выше 120°C, что приводит к необратимым изменениям структуры стали и снижению твердости.

Типы подшипников для тихоходных валов: сравнительный анализ

Выбор типа подшипника диктуется вектором нагрузки и требованиями к жесткости узла. Рассмотрим наиболее распространенные решения для тихоходных валов.

Сферические роликоподшипники (Self-Aligning Roller Bearings)

Идеальный выбор для условий, где возможна несоосность валов или деформация корпуса (например, в конвейерных барабанах или виброгрохотах). Они компенсируют угловые смещения до 2-3 градусов и обладают высокой радиальной грузоподъемностью. Однако их осевая грузоподъемность ограничена.

Конические роликоподшипники (Tapered Roller Bearings)

Широко применяются в выходных ступенях редукторов. Позволяют точно регулировать внутренний зазор при монтаже, что критично для обеспечения жесткости вала. Способны воспринимать большие комбинированные нагрузки. Требуют тщательной настройки предварительного натяга.

Цилиндрические роликоподшипники (Cylindrical Roller Bearings)

Обеспечивают максимальную радиальную грузоподъемность при компактных размерах. Часто используются в сочетании с упорными подшипниками для восприятия осевых сил. Чувствительны к перекосу, требуют высокой точности изготовления посадочных мест.

Тороидальные роликоподшипники (CARB)

Современное решение, сочетающее преимущества сферических и цилиндрических подшипников. Обладают способностью к самоустрановке и высокой несущей способностью. Рекомендуются для тяжелых условий эксплуатации, таких как шахтные подъемники и экскаваторы.

Практические кейсы: анализ отказов и инженерные решения

Теория важна, но реальная ценность заключается в применении знаний на практике. Рассмотрим два типичных сценария из опыта эксплуатации промышленного оборудования.

Кейс 1: Ленточный конвейер в угольном разрезе

Проблема: Подшипники приводного барабана (тихоходный вал редуктора) выходили из строя каждые 6 месяцев. Признаки: сильное нагревание, шум, вытекание смазки черного цвета.

Анализ: Осмотр выявил глубокое выкрашивание дорожек качения и следы фреттинг-коррозии. Причина заключалась в неправильно подобранной смазке. Использовался стандартный литиевый солидол (NLGI 2), который при низких скоростях вращения барабана (45 об/мин) и высоких нагрузках не обеспечивал достаточной толщины защитной пленки. Кроме того, уплотнения были повреждены абразивной угольной пылью.

Решение: Замена подшипников на сферические роликоподшипники с усиленным стальным экраном. Переход на синтетическую пластичную смазку на основе полимочевины с добавлением дисульфида молибдена (MoS2). Установка лабиринтных уплотнений с возможностью дополнительной смазки. Результат: межремонтный интервал увеличен до 3 лет.

Кейс 2: Шаровая мельница цементного завода

Проблема: Вибрация выходного вала главного редуктора превышала допустимые нормы через 3 месяца после капитального ремонта.

Анализ: Дефектоскопия показала образование микротрещин на роликах цилиндрического подшипника. Причина — «проскальзывание» (skidding) из-за недостаточной радиальной нагрузки в режиме холостого хода (мельница работала вхолостую длительное время).

Решение: Внедрение системы предварительного натяга подшипников. Изменение регламента эксплуатации: запрет на длительную работу мельницы без загрузки материалом. Установка датчиков вибрации для мониторинга состояния в реальном времени.

Как выбрать поставщика и контролировать качество продукции

Рынок промышленных подшипников перенасыщен продукцией разного качества. Для ответственных узлов, таких как подшипник тихоходного вала, экономия на стоимости компонента может привести к убыткам, превышающим цену детали в 100 раз из-за простоя производственной линии. Выбор надежного партнера становится стратегической задачей для обеспечения бесперебойной работы предприятия.

В этом контексте особого внимания заслуживает опыт компании ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием». Располагаясь в стратегически важном промышленном центре провинции Хэбэй, в непосредственной близости от Пекина и порта Тяньцзинь, компания сочетает удобную логистику с развитой производственной инфраструктурой. Более 15 лет опыта в отрасли позволяют «Шицзячжуан Луншу» позиционировать себя не просто как поставщика, а как технологического партнера для промышленных предприятий, дистрибьюторов и торговых компаний по всему миру, включая страны СНГ, США и другие регионы.

Критерии оценки качества и производственные возможности

Производственная база ООО «Шицзячжуан Луншу» оснащена современными линиями, соответствующими международным стандартам качества. Строгий многоуровневый контроль (входной, операционный и выходной) гарантирует соответствие технических параметров заявленным характеристикам. Это особенно важно для тихоходных узлов, где геометрия дорожек качения и чистота стали играют решающую роль.

• Сертификация и стандарты: Наличие сертификатов ISO 9001 и соблюдение отраслевых стандартов (API, DIN, ГОСТ) подтверждают надежность продукции.
• Качество материалов: Использование высокоуглеродистой хромистой стали (например, 100Cr6 / ШХ15) с вакуумной плавкой снижает содержание неметаллических включений, повышая усталостную прочность подшипников.
• Широкий ассортимент решений: Помимо собственных сертифицированных изделий, компания предлагает оригинальные брендовые подшипники ведущих мировых производителей — FAG, SKF и NSK. Это позволяет клиентам выбирать между экономически эффективными собственными решениями «Луншу» и проверенными эталонами отрасли, исходя из конкретных задач и бюджета.

Ассортимент компании охватывает широкий спектр промышленных нужд: от подшипников для металлургических станов, работающих при экстремальных температурах, до нефтепромысловых подшипников для тяжелых условий добычи и электроизолированных моделей для предотвращения токовых повреждений. Такой разнообразный портфель продуктов свидетельствует о глубоком понимании компанией различных режимов эксплуатации, включая специфические требования к тихоходным узлам.

Признаки контрафакта и входной контроль

Будьте осторожны при покупке брендовой продукции по заниженным ценам. Признаки подделки: нечеткая лазерная маркировка, грубая обработка сепаратора, наличие заусенцев, неоднородный цвет металла. Всегда требуйте паспорт качества и проводите входной контроль с измерением геометрических параметров. Сотрудничество с проверенными поставщиками, такими как ООО «Шицзячжуан Луншу», минимизирует риски получения контрафактной продукции благодаря прозрачности цепочек поставок и персонализированной поддержке клиентов.

Часто задаваемые вопросы (FAQ)

Какая смазка лучше для тихоходного подшипника?

Для низких скоростей и высоких нагрузок оптимальны пластичные смазки на литиево-комплексной или полимочевинной основе с классом консистенции NLGI 2 или 3. Обязательно наличие противозадирных (EP) присадок и твердых смазок (MoS2, графит). Вязкость базового масла должна быть высокой (ISO VG 460 и выше).

Можно ли использовать шарикоподшипники на тихоходном валу?

Только при небольших нагрузках. Шарикоподшипники имеют точку контакта, что создает высокие контактные напряжения. Для тяжелых условий предпочтительнее роликовые подшипники (линия контакта), которые распределяют нагрузку по большей площади.

Как часто нужно менять смазку в тихоходном узле?

Интервал зависит от температуры и загрязненности среды. В нормальных условиях — каждые 2000-4000 часов работы или раз в год. В тяжелых условиях (пыль, влага, высокие температуры) интервал сокращается до 500-1000 часов. Рекомендуется проводить анализ смазки для определения точного интервала.

Что делать, если подшипник нагревается?

Нагрев может быть вызван избытком смазки, неправильным натягом, перекосом или износом. Необходимо немедленно остановить оборудование, проверить уровень и состояние смазки, измерить вибрацию. Не допускайте работы нагретого подшипника (>80-90°C), так как это ускоряет деградацию смазки и снижение твердости стали.

Заключение и рекомендации по обслуживанию

Долговечность узла, в котором установлен подшипник тихоходного вала, зависит не столько от бренда изделия, сколько от комплексного инженерного подхода: правильного расчета нагрузок, выбора специализированной смазки и квалифицированного монтажа. Игнорирование специфики низкоскоростного трения неизбежно ведет к аварийным остановкам.

Мы рекомендуем регулярно проводить мониторинг состояния оборудования, используя методы вибродиагностики и термографии. Не экономьте на качестве смазочных материалов и уплотнений — это самые дешевые элементы страховки от дорогостоящего ремонта.

Если вы сталкиваетесь с проблемой частого выхода из строя подшипников на тихоходных валах вашего оборудования, наши эксперты готовы провести аудит узла и предложить индивидуальное техническое решение.
