Сферический шарикоподшипник — компенсация перекосов и нагрузок: технический анализ для инженеров

Сферический шарикоподшипник — компенсация перекосов и нагрузок является критически важным решением для узлов вращения, работающих в условиях неизбежных деформаций валов или корпусов. В отличие от стандартных радиальных подшипников, эта конструкция позволяет внутреннему кольцу свободно поворачиваться относительно внешнего на угол до 3–4 градусов, сохраняя при этом высокую несущую способность. Данное свойство делает их незаменимыми в горнодобывающем оборудовании, текстильных машинах и сельскохозяйственной технике, где жесткая соосность невозможна из-за вибраций, тепловых расширений или монтажных допусков.

Главная ценность этого типа опор заключается в двойной функции: они воспринимают комбинированные нагрузки (радиальные и осевые) и автоматически устраняют последствия misalignment (перекоса). Использование сферических шарикоподшипников снижает пиковые напряжения в контактных зонах, что напрямую увеличивает ресурс узла на 30–50% по сравнению с применением цилиндрических аналогов в тех же тяжелых условиях. Для специалистов по закупкам и главных механиков понимание принципов работы этих компонентов является ключом к снижению простоев оборудования и оптимизации затрат на техническое обслуживание.

Конструктивные особенности и принцип компенсации перекосов

Фундаментальное отличие, которое обеспечивает функциональность сферического шарикоподшипника — компенсация перекосов и нагрузок, заложено в геометрии его внешнего кольца. Внутренняя поверхность внешнего кольца выполнена в форме сферы, центр которой совпадает с центром подшипника. Это создает кинематическую свободу для внутреннего кольца, позволяя ему занимать оптимальное положение относительно вала даже при наличии значительных угловых отклонений.

Геометрия контакта и распределение усилий

В стандартных шарикоподшипниках контакт между телами качения и дорожками качения является точечным или линейным, что требует идеальной соосности. Любое отклонение приводит к краевым нагрузкам (edge loading), вызывающим преждевременное выкрашивание металла. В сферической конструкции:

• Сферическая дорожка внешнего кольца: Обеспечивает постоянный контакт шариков по всей ширине дорожки даже при наклоне внутреннего кольца.
• Двухрядная компоновка: Большинство промышленных моделей имеют два ряда шариков, что позволяет эффективно воспринимать радиальные нагрузки в обоих направлениях и умеренные осевые нагрузки.
• Отсутствие бортов на внутреннем кольце: Во многих сериях внутреннее кольцо не имеет ограничительных буртиков, что упрощает монтаж и демонтаж, а также позволяет использовать сепараторы из штампованной стали или полимеров (полиамид), снижающие трение.

Инженерная практика показывает, что способность к самоустранению перекосов особенно важна при длинных валах, которые под действием собственного веса или рабочих нагрузок могут прогибаться. Если бы в таких узлах использовались жесткие подшипники, возникли бы дополнительные изгибающие моменты, ведущие к быстрому разрушению посадочных мест. Применение опор, где реализована сферический шарикоподшипник — компенсация перекосов и нагрузок, нивелирует этот риск, перенося нагрузку исключительно на рабочие элементы качения.

Материалы и термическая обработка

Для обеспечения долговечности в тяжелых условиях используются высокоуглеродистые хромистые стали (например, аналоги AISI 52100 или ШХ15 по ГОСТ). Поверхностная твердость дорожек качения обычно составляет 60–64 HRC. Однако, для агрессивных сред (пищевая промышленность, химическое производство) применяются версии из нержавеющей стали или с специальными покрытиями. Важно отметить, что сепаратор играет роль не только разделителя шариков, но и элемента, удерживающего смазку. Полимерные сепараторы (PA66) обладают лучшим скольжением и меньшим весом, что снижает центробежные силы на высоких оборотах.

Классификация и типы сферических шарикоподшипников

Выбор конкретной модификации зависит от характера нагрузок и условий эксплуатации. Не все сферические подшипники одинаковы, и ошибка в выборе типа может свести на нет преимущества конструкции. Рынок предлагает несколько основных исполнений, каждое из которых решает специфические задачи.

Особое внимание следует уделить подшипникам с коническим отверстием. Они монтируются на вал с помощью переходных втулок или непосредственно на коническую шейку вала. Это позволяет точно регулировать внутренний зазор, что критично для компенсации теплового расширения вала во время работы. Если вы выбираете решение, где сферический шарикоподшипник — компенсация перекосов и нагрузок является приоритетом, модели с конической посадкой часто предпочтительнее для тяжелых условий, так как они исключают проскальзывание внутреннего кольца по валу (creep), которое часто наблюдается при цилиндрической посадке под ударными нагрузками.

Расчет нагрузок и выбор размера: инженерный подход

Правильный подбор подшипника требует не просто знания диаметра вала, но и анализа вектора сил. Ошибка в расчете эквивалентной динамической нагрузки приводит к сокращению срока службы в разы. Для сферических шарикоподшипников расчет осложняется тем, что они работают в условиях изменяющегося угла контакта.

Эквивалентная динамическая нагрузка (P)

Основная формула расчета срока службы (L10) базируется на эквивалентной нагрузке P. Для сферических шарикоподшипников она рассчитывается с учетом коэффициентов X и Y, которые зависят от отношения осевой нагрузки (Fa) к радиальной (Fr).

Если Fa/Fr ≤ e, то P = Fr.

Если Fa/Fr > e, то P = X · Fr + Y · Fa.

Где ‘e’ — пороговое значение, зависящее от конкретного типа подшипника. Инженерам важно помнить, что хотя эти подшипники компенсируют перекосы, их способность воспринимать чистые осевые нагрузки ограничена. Превышение допустимой осевой нагрузки может привести к выдавливанию шариков из сепаратора или разрушению борта внутреннего кольца (если он есть).

Статическая грузоподъемность

Для узлов, которые работают на низких скоростях или совершают колебательные движения (качалки, поворотные столы), решающим фактором является статическая грузоподъемность C0. Здесь сферический шарикоподшипник — компенсация перекосов и нагрузок демонстрирует превосходство за счет увеличенной площади контакта. Однако необходимо учитывать коэффициент безопасности (s0), который для тяжелых ударных нагрузок должен составлять не менее 1.5–2.0.

Влияние скорости и смазки

Предельная частота вращения сферических подшипников ниже, чем у обычных радиальных, из-за сложной кинематики качения шариков по сферической дорожке. При высоких оборотах центробежные силы стремятся прижать шарики к внешнему кольцу, увеличивая трение. Поэтому для высокоскоростных применений (более 10 000 об/мин для средних размеров) требуется тщательный подбор смазки с низкой вязкостью и высокими антифрикционными свойствами. Использование пластичных смазок на литиевой основе (NLGI 2) является стандартом, но для экстремальных температур требуются синтетические масла или сложные эфиры.

Применение в промышленности: реальные кейсы и эффективность

Теоретические преимущества превращаются в экономическую выгоду только при правильном применении. Рассмотрим два типичных сценария, где использование данных подшипников оправдано технически и экономически.

Кейс 1: Привод ленточного конвейера в горнодобывающей отрасли

Проблема: Длинный приводной вал конвейера (длина более 3 метров) подвержен значительным прогибам под весом материала и собственным весом. Жесткие подшипники выходили из строя каждые 4–6 месяцев из-за неравномерного износа дорожек. Температура в узле достигала 80°C из-за повышенного трения.

Решение: Установка двухрядных сферических шарикоподшипников с коническим отверстием и закрепительными втулками. Это позволило компенсировать прогиб вала до 2.5 градусов.

Результат:

• Срок службы увеличился до 24+ месяцев.
• Температура узла стабилизировалась на уровне 55–60°C.
• Снижение затрат на замену подшипников и простой конвейера на 60%.

В данном случае ключевым фактором стала именно способность конструкции адаптироваться к геометрии вала без потери несущей способности.

Кейс 2: Текстильное оборудование (прядильные машины)

Проблема: Высокие скорости вращения веретен (до 15 000 об/мин) и необходимость минимального обслуживания. Традиционные подшипники требовали частой смазки и были чувствительны к микровибрациям рамы машины.

Решение: Применение открытых сферических шарикоподшипников с полиамидными сепараторами. Легкий сепаратор снизил гироскопические эффекты, а сферическая форма компенсировала вибрации рамы.

Результат:

• Увеличение межсервисного интервала смазки в 3 раза.
• Снижение уровня шума на 5 дБ.
• Повышение качества нити за счет стабильности вращения веретена.

Здесь важна была не только компенсация, но и динамика легких элементов конструкции.

Сравнение с альтернативными решениями

Часто возникает вопрос: почему не использовать сферические роликовые подшипники (SRB)? Ведь они также компенсируют перекосы и имеют гораздо большую грузоподъемность. Ответ лежит в плоскости скорости, стоимости и габаритов.

Инженерное резюме: Если нагрузка преимущественно радиальная, скорости высокие, а перекосы умеренные, сферический шарикоподшипник — компенсация перекосов и нагрузок является более эффективным выбором, чем SRB. Роликовые подшипники избыточны по массе и создают большее сопротивление вращению на высоких оборотах. Однако, если присутствуют тяжелые ударные нагрузки и низкие скорости, выбор должен пасть на роликовую версию. Обычные радиальные подшипники следует избегать в любых узлах, где возможна деформация корпуса или вала.

Типичные ошибки при монтаже и эксплуатации

Даже самый качественный подшипник выйдет из строя превременно, если нарушена технология монтажа. Статистика отказов показывает, что до 40% проблем связано не с качеством изделия, а с человеческим фактором.

1. Неправильная запрессовка

Запрессовка через внешнее кольцо недопустима, так как это может повредить сферическую дорожку или шарики. Усилие должно передаваться только на внутреннее кольцо. Использование нагревательных индукторов для монтажа подшипников с коническим отверстием является лучшей практикой, исключающей механические повреждения.

2. Игнорирование регулировки зазора

Для подшипников с коническим отверстием критически важно правильно натянуть втулку. Чрезмерный натяг уменьшает внутренний зазор до нуля, что приводит к заклиниванию при тепловом расширении. Недостаточный натяг вызывает проворачивание кольца. Рекомендуется использовать метод измерения осевого смещения внутреннего кольца или контроль угла поворота гайки.

3. Загрязнение при монтаже

Сферические поверхности чувствительны к абразивным частицам. Попадание песка или металлической стружки между шариком и дорожкой вызывает образование вмятин (brinelling), которые становятся очагами усталостного разрушения. Монтаж должен проводиться в чистой зоне, а смазка должна быть фильтрованной.

4. Несоответствие смазки условиям

Использование универсальной смазки в высокотемпературных узлах приводит к ее вытеканию и коксованию. Необходимо строго следовать рекомендациям производителя по классу вязкости базового масла и типу загустителя.

Как выбрать поставщика и контролировать качество

Рынок промышленных подшипников насыщен предложениями, но качество продукции может варьироваться катастрофически. При закупке партии, где каждый элемент выполняет функцию сферический шарикоподшипник — компенсация перекосов и нагрузок, необходимо обращать внимание на следующие аспекты:

• Сертификация: Наличие сертификатов ISO 9001 и соответствия стандартам ГОСТ или DIN. Для российского рынка обязательна маркировка ЕАС.
• Происхождение стали: Ведущие производители используют сталь вакуумной плавки. Запросите сертификат материала (Mill Certificate) для крупных партий.
• Точность изготовления: Класс точности P0 (нормальный) подходит для большинства задач, но для высокоскоростных применений требуются классы P6 или P5.
• Упаковка: Антикоррозионная упаковка (VCI-бумага) обязательна для длительного хранения. Отсутствие такой упаковки — признак низкокачественного продукта.

Не стоит гнаться за самой низкой ценой. Экономия 10% на стоимости подшипника может обернуться потерей 1000% стоимости простоя оборудования. Надежный поставщик должен предоставлять техническую поддержку по подбору аналогов и расчету срока службы.

В этом контексте важно отметить опыт компании ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием». Располагаясь в стратегически важном промышленном центре провинции Хэбэй, компания сочетает удобную логистику с развитой инфраструктурой производства. Имея более 15 лет опыта, «Луншу» зарекомендовала себя как надежный партнер для промышленных предприятий, предлагая не только собственные высокоточные решения, но и оригинальные подшипники ведущих мировых брендов, таких как FAG, SKF и NSK.

Производственная база ООО «Шицзячжуан Луншу» оснащена современными линиями, соответствующими международным стандартам. Строгий многоэтапный контроль качества — от входного сырья до испытаний готовой продукции — гарантирует, что каждый поставляемый сферический подшипник будет соответствовать заявленным характеристикам по грузоподъемности и точности геометрии. География поставок компании охватывает страны СНГ (Россия, Казахстан, Монголия, Азербайджан) и другие регионы мира, что подтверждает способность предприятия адаптироваться к требованиям различных рынков и обеспечивать стабильные сроки поставок даже для крупнооптовых заказов.

FAQ: Часто задаваемые вопросы

В: Можно ли использовать сферический шарикоподшипник для чисто осевой нагрузки?

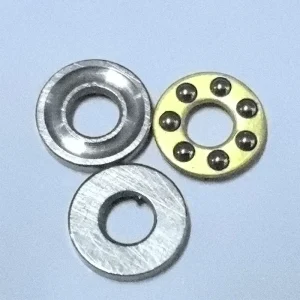

О: Нет. Хотя они могут воспринимать комбинированные нагрузки, чистая осевая нагрузка не является их рабочей зоной. Для таких целей лучше подходят упорные шарикоподшипники.

В: Какой максимальный угол перекоса они выдерживают?
О: Стандартные серии допускают перекос до 3–4 градусов. Специальные серии могут допускать до 5 градусов, но это снижает ресурс. Всегда старайтесь минимизировать перекос конструктивно.

В: Нужно ли дополнительно фиксировать вал осевыми стопорами?
О: Да. Сферические шарикоподшипники не фиксируют вал в осевом направлении жестко. Для фиксации положения вала необходимо использовать другие подшипники (упорные или радиально-упорные) или конструктивные элементы (гайки, шайбы).

В: Чем отличается сферический шарикоподшипник от самоустанавливающегося?
О: Это синонимы. Термин “самоустанавливающийся” (self-aligning) описывает функцию, а “сферический” — конструктивную особенность, которая эту функцию обеспечивает.

В: Как часто нужно смазывать такие подшипники?
О: Зависит от скорости и температуры. Для закрытых версий смазка закладывается на весь срок службы. Для открытых — интервал рассчитывается по формулам производителей смазок, обычно от 500 до 2000 часов работы.

Заключение и рекомендации по внедрению

В современных промышленных системах, где надежность и доступность оборудования являются приоритетами, игнорирование эффектов перекоса и деформации недопустимо. Сферический шарикоподшипник — компенсация перекосов и нагрузок представляет собой элегантное инженерное решение, балансирующее между стоимостью, производительностью и долговечностью. Он не является универсальной заменой всем другим типам подшипников, но в своей нише — длинные валы, вибрационные нагрузки, неточные корпуса — он не имеет равноценных альтернатив по соотношению цена/эффективность.

Для достижения максимального результата рекомендуется:

1. Провести аудит существующих узлов на наличие признаков неравномерного износа.
2. Заменить жесткие подшипники на сферические в узлах с длиной вала более 1 метра или в условиях сильных вибраций.
3. Обучить персонал правилам монтажа подшипников с коническим отверстием.
4. Внедрить систему мониторинга температуры для раннего выявления проблем со смазкой.

Правильный выбор и эксплуатация этих компонентов позволяют не просто ремонтировать оборудование, а повышать его общий класс надежности. Если вы сталкиваетесь с частыми отказами подшипниковых узлов, вероятно, пришло время пересмотреть конструкцию опоры и внедрить технологии самокомпенсации.

Для получения технической консультации, подбора аналогов или запроса коммерческого предложения на поставку промышленных подшипников, свяжитесь с нашими специалистами. Мы поможем оптимизировать ваш парк запчастей и снизить затраты на обслуживание.
