Угловой фитинг из нержавеющей стали: применение в трубопроводах и ключевые технические аспекты

Угловой фитинг из нержавеющей стали: применение в трубопроводах охватывает критически важные узлы промышленных систем, где требуется изменение направления потока рабочей среды на 90 градусов при сохранении герметичности и устойчивости к агрессивным факторам. В условиях современного промышленного производства, особенно в секторах пищевой промышленности, химической переработки и нефтегазовой отрасли, надежность соединений определяет не только эффективность процесса, но и безопасность персонала. Нержавеющая сталь (преимущественно марки AISI 304, AISI 316L и их аналоги по ГОСТ) обеспечивает исключительную коррозионную стойкость, механическую прочность и долговечность, что делает угловые отводы незаменимыми элементами в системах высокого давления и экстремальных температур.

Использование данных компонентов позволяет минимизировать гидравлические потери, снизить риск утечек токсичных или горячих сред и обеспечить соответствие строгим санитарным нормам (например, стандартам EHEDG или 3-A). Для инженеров-проектировщиков и закупщиков понимание специфики выбора угловых фитингов — от метода соединения (резьба, сварка, кламп) до класса шероховатости поверхности — является фундаментом для создания отказоустойчивой инфраструктурной сети. Данная статья детально разбирает технические характеристики, сценарии применения и критерии отбора качественных комплектующих, опираясь на реальный инженерный опыт и актуальные требования рынка 2026 года.

Что такое угловой фитинг из нержавеющей стали и его конструктивные особенности

Угловой фитинг (часто называемый отводом, коленом или elbow) представляет собой трубное соединение, предназначенное для плавного или резкого изменения траектории трубопровода. В контексте промышленного оборудования, угловой фитинг из нержавеющей стали: применение в трубопроводах которого мы рассматриваем, это не просто кусок согнутой трубы, а высокоточный инженерный элемент, прошедший сложный цикл металлообработки.

Конструктивно эти элементы делятся на несколько базовых типов, каждый из которых решает специфические гидродинамические задачи:

• Коротколучевые отводы (Short Radius): Имеют радиус изгиба, равный номинальному диаметру трубы (1D). Используются в стесненных условиях монтажа, где пространство ограничено. Однако они создают большее турбулентное сопротивление потоку.
• Длиннолучевые отводы (Long Radius): Радиус изгиба составляет 1.5D. Это стандарт де-факто для большинства промышленных применений, так как они обеспечивают более ламинарный поток, снижая падение давления и эрозию внутренней стенки трубы.
• Отводы под 45 градусов: Применяются для более плавного изменения направления, часто комбинируются для создания сложных пространственных контуров без использования сварных швов в критических зонах.

Материалом изготовления чаще всего служит аустенитная нержавеющая сталь. Марка AISI 304 (аналог 08Х18Н10) является универсальным решением для общих промышленных нужд, водоподготовки и пищевых производств. Для более агрессивных сред, содержащих хлориды, кислоты или щелочи, применяется сталь AISI 316L (03Х17Н14М3), легированная молибденом. Именно молибден придает сплаву устойчивость к питтинговой (точечной) коррозии, которая является главной причиной выхода из строя трубопроводов в химической промышленности.

Важным аспектом является метод изготовления. Бесшовные отводы, полученные методом горячей или холодной протяжки, выдерживают значительно более высокие давления, чем сварные аналоги. Сварной шов, даже подвергнутый термообработке и шлифовке, остается зоной потенциальной уязвимости при циклических нагрузках и вибрациях. Поэтому в системах с давлением свыше 1.6 МПа или при наличии пульсаций потока рекомендуется использовать исключительно бесшовные фитинги.

Где применяется угловой фитинг из нержавеющей стали: отраслевой анализ

Сфера использования нержавеющих угловых соединений чрезвычайно широка. Выбор конкретного типа фитинга напрямую зависит от требований отрасли к чистоте поверхности, температурному режиму и химической совместимости. Рассмотрим ключевые сектора, где угловой фитинг из нержавеющей стали: применение в трубопроводах является стандартом безопасности и эффективности.

Пищевая и фармацевтическая промышленность

В этих отраслях гигиена стоит на первом месте. Трубопроводы должны легко поддаваться очистке (CIP – Cleaning In Place) и стерилизации (SIP – Sterilization In Place). Здесь используются фитинги с полированной внутренней поверхностью (Ra < 0.8 мкм). Шероховатость выше этого значения создает микропоры, где могут скапливаться бактерии и биопленки, что недопустимо при производстве молочных продуктов, соков, лекарств или косметики.

Тип соединения в данной сфере — преимущественно кламп (быстросъемное соединение) или орбитальная сварка. Резьбовые соединения избегают из-за сложности их полной санации. Угловые фитинги здесь должны иметь плавный внутренний радиус, чтобы не создавать зон застоя продукта.

Нефтегазовая и химическая переработка

Агрессивные химические реагенты, высокие температуры (до 400-500°C) и экстремальное давление диктуют свои правила. В этих условиях на первый план выходит химическая инертность материала и механическая целостность. Фитинги из AISI 316L или дуплексных сталей (например, 2205) способны противостоять сероводородной коррозии и воздействию кислот.

Особое внимание уделяется толщине стенки (schedule). Для высоких давлений используются трубы и фитинги серий SCH 40, SCH 80 и выше. Ошибка в выборе толщины стенки может привести к разгерметизации и аварийной ситуации с выбросом опасных веществ.

Энергетика и судостроение

В морских условиях нержавеющая сталь подвергается воздействию соленой воды, вызывающей быструю коррозию обычных металлов. Угловые фитинги из морской нержавеющей стали (с повышенным содержанием молибдена, например, AISI 316Ti или супердуплексы) используются в системах охлаждения двигателей, опреснительных установках и топливных магистралях. Здесь также важна устойчивость к кавитации — разрушению металла вследствие схлопывания пузырьков пара в жидкости, что часто происходит на поворотах трубопровода при высоких скоростях потока.

Полупроводниковая промышленность и микроэлектроника

Производство чипов требует сверхчистых газов и химических реактивов. Любая частица металла, оторвавшаяся от стенки трубы, может браковать целую партию продукции. Поэтому здесь применяются фитинги с электрополировкой (Electropolishing), которая не только снижает шероховатость, но и обогащает поверхность хромом, создавая защитный оксидный слой. Угловые соединения в таких системах часто выполняются с минимальным радиусом изгиба для экономии места в “чистых комнатах”, но с обязательным контролем качества внутренней поверхности.

Основные технические характеристики и параметры выбора

При проектировании системы инженер должен оперировать конкретными цифрами, а не общими фразами. Правильный подбор углового фитинга базируется на анализе следующих параметров:

Инженерное правило большого пальца: при выборе фитинга всегда учитывайте коэффициент запаса прочности. Если рабочее давление в системе составляет 10 бар, выбирайте фитинг, рассчитанный минимум на 16 бар (PN16), особенно если возможны гидравлические удары. Гидроудар возникает при резком закрытии клапанов и может кратковременно повышать давление в 2-3 раза от номинального, что приводит к разрыву слабых соединений.

Сравнение методов соединения: резьба, сварка и кламп

Выбор способа присоединения углового фитинга к трубопроводу влияет на стоимость монтажа, герметичность и возможность последующего обслуживания. Ниже приведено детальное сравнение трех основных технологий.

1. Резьбовое соединение (Threaded)

Наиболее простой и дешевый способ монтажа. Фитинги имеют внутреннюю или наружную резьбу (чаще всего коническую NPT или цилиндрическую BSP с уплотнением).

• Преимущества: Не требует специального оборудования (сварочного аппарата), возможность быстрого демонтажа для замены участка трубы, низкая стоимость самих фитингов.
• Недостатки: Риск утечек при вибрациях (требуется использование герметиков или льна), уменьшение проходного сечения в месте резьбы, невозможность использования в гигиеничных контурах из-за наличия мертвых зон в резьбе.
• Применение: Вспомогательные линии, приборы учета, системы низкого давления, ремонтные работы.

2. Сварное соединение (Welded)

Обеспечивает монолитность конструкции. Используется аргонодуговая сварка (TIG) для получения качественного шва.

• Преимущества: Абсолютная герметичность, высокая механическая прочность, отсутствие элементов, выступающих внутрь потока (при правильной зачистке шва), устойчивость к вибрациям и гидроударам.
• Недостатки: Высокая стоимость монтажа (квалифицированный сварщик, оборудование), невозможность быстрого демонтажа, риск коробления тонкостенных труб при перегреве, необходимость контроля качества шва (рентген или капиллярный контроль).
• Применение: Магистральные трубопроводы высокого давления, скрытая прокладка, криогенные системы, агрессивные среды.

3. Быстросъемное соединение (Clamp/Sanitary)

Угловой фитинг из нержавеющей стали: применение в трубопроводах с кламповыми соединениями является стандартом для пищевой и фарм-индустрии. Соединение осуществляется путем стягивания двух концов фитинга хомутом через уплотнительное кольцо.

• Преимущества: Молниеносный монтаж и демонтаж (для мойки или инспекции), гладкий внутренний переход без выступов, высокая гигиеничность.
• Недостатки: Ограничение по давлению (обычно до 10-16 бар в зависимости от размера и типа уплотнителя), более высокая стоимость самих фитингов по сравнению с резьбовыми, необходимость регулярной проверки затяжки хомутов.
• Применение: Пищевые производства, фармацевтика, косметика, пивоварни.

Инженерный опыт: типичные ошибки и проблемы эксплуатации

За 15 лет практики в промышленном секторе можно выделить ряд системных ошибок, которые допускают проектировщики и монтажные бригады. Избегание этих ловушек сэкономит бюджет и предотвратит аварии.

Ошибка №1: Игнорирование гальванической коррозии.
Часто нержавеющие фитинги соединяют с углеродистой (черной) сталью или латунными элементами без изолирующих прокладок. В присутствии электролита (влаги, конденсата) возникает гальваническая пара, где нержавеющая сталь выступает катодом, а черный металл — анодом. Результат: ускоренное ржавление черного металла и протечки в зоне контакта. Решение: использовать диэлектрические прокладки или переходники из совместимых материалов.

Ошибка №2: Неправильная ориентация сварных швов.
При монтаже угловых фитингов сварной шов (если он есть на самом фитинге) или стыковой шов трубы не должен находиться в зоне максимального механического напряжения. Также швы не должны быть обращены вверх в открытых эстакадах, где возможно накопление влаги и грязи, провоцирующих локальную коррозию.

Ошибка №3: Использование уплотнителей, несовместимых со средой.
В кламповых соединениях часто используют EPDM уплотнения. Однако EPDM разрушается под воздействием масел и жиров. Для пищевых сред с высоким содержанием жиров или для химических сред необходимо использовать силикон (Silicone) или витон (FKM/Viton). Несовместимость уплотнителя приводит к его разбуханию, потере эластичности и утечке.

Ошибка №4: Экономия на качестве полировки.
Для систем CIP-мойки заявленная шероховатость Ra < 0.8 мкм должна быть подтверждена сертификатом. Дешевые китайские аналоги часто имеют следы механической обработки (царапины), которые не видны невооруженным глазом, но становятся очагами бактериального загрязнения. Через полгода эксплуатации такой трубопровод потребует полной замены.

Как выбрать поставщика: критерии надежности в 2026 году

Рынок промышленных фитингов перенасыщен предложениями, но качество варьируется колоссально. При выборе партнера для снабжения вашего предприятия обратите внимание на следующие маркеры надежности:

1. Наличие сертификатов происхождения материала (Mill Certificate).
   Поставщик обязан предоставить документ от завода-производителя металла, подтверждающий химический состав партии (спектральный анализ). Это гарантия того, что вы покупаете настоящую AISI 316, а не дешевую подделку из 200-й серии стали, которая заржавеет через месяц.
2. Соответствие международным и локальным стандартам.
   Продукция должна иметь маркировку CE, соответствовать директивам PED (Pressure Equipment Directive) для оборудования под давлением, а также иметь сертификаты EAC для обращения на рынке ЕАЭС. Для пищевого оборудования обязательны сертификаты соответствия гигиеническим нормам.
3. Техническая поддержка и инжиниринг.
   Хороший поставщик не просто продает “железо”, а помогает с подбором. Он задаст вопросы о среде, температуре, давлении и предложит оптимальное решение. Если менеджер просто спрашивает “сколько штук?”, это тревожный сигнал.
4. Логистика и складская программа.
   Наличие ходовых позиций на складе в вашей стране или регионе позволяет сократить сроки простоя оборудования при ремонте. Возможность быстрой отгрузки критических узлов — конкурентное преимущество.

Мы рекомендуем запрашивать образцы перед крупным заказом. Проведите независимую спектральную экспертизу полученной партии. Стоимость такого анализа ничтожна по сравнению с риском остановки производства из-за коррозии трубопровода.

Комплексный подход к поставкам: опыт ООО «Шицзячжуан Луншу»

Выбор надежного поставщика промышленных компонентов — это вопрос не только цены, но и технической экспертизы, логистической стабильности и долгосрочного партнерства. Ярким примером компании, успешно интегрирующей эти принципы, является ООО «Шицзячжуан Луншу торговля электромеханическим оборудованием». Расположенная в стратегически важном промышленном центре провинции Хэбэй, в непосредственной близости от Пекина и порта Тяньцзинь, компания обладает уникальными логистическими преимуществами для экспорта в страны СНГ, США и другие регионы мира.

Хотя основной специализацией ООО «Шицзячжуан Луншу» является производство и поставка высокоточных подшипников для промышленного и транспортного оборудования, философия компании глубоко созвучна требованиям рынка трубопроводной арматуры. Более 15 лет опыта в отрасли научили компанию тому, что надежность конечного продукта зависит от качества каждого компонента и строгого контроля на всех этапах.

Подход «Луншу» к качеству базируется на тех же принципах, что и выбор качественных фитингов:

• Строгий контроль материалов: Так же, как для фитингов критичен состав стали (AISI 304/316), для подшипников «Луншу» гарантирует точное соответствие химического состава сплавов международным стандартам. Компания предлагает как собственные сертифицированные решения, так и оригинальные брендовые подшипники (FAG, SKF, NSK), обеспечивая прозрачность происхождения материалов.

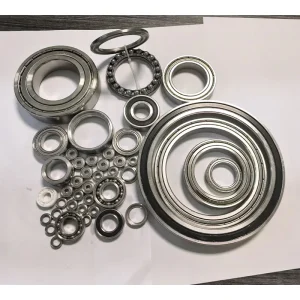

• Специализация для агрессивных сред: В ассортименте компании присутствуют подшипники из нержавеющей стали, разработанные специально для эксплуатации в коррозионно-активных средах. Этот опыт работы с нержавейкой позволяет команде «Луншу» глубоко понимать специфику материалов, используемых и в трубопроводных системах, что делает их консультационную поддержку особенно ценной для комплексных проектов.
• Инженерная поддержка: Отдел внешней торговли, работающий с 2015 года, обеспечивает не просто отгрузку товара, а полноценное сопровождение: от помощи в подборе изделий под конкретные нагрузки и температуры до адаптации экспортной документации. Персонализированная поддержка 24/7 позволяет клиентам оперативно решать любые вопросы, минимизируя риски простоев.

Сотрудничество с такими партнерами, как ООО «Шицзячжуан Луншу», демонстрирует важность выбора поставщика с развитой инфраструктурой, жестким контролем качества и пониманием глобальных промышленных стандартов. Будь то подшипники для металлургических станов или фитинги для химических трубопроводов, ключевым фактором успеха остается уверенность в каждом элементе цепи поставок.

FAQ: Часто задаваемые вопросы об угловых фитингах

Какой срок службы угловых фитингов из нержавеющей стали?

При правильном подборе марки стали под конкретную среду и соблюдении условий эксплуатации (давление, температура), срок службы фитингов из AISI 304/316 составляет от 20 до 50 лет и более. В агрессивных химических средах срок может сокращаться до 5-10 лет, требуя регулярного мониторинга толщины стенки.

Можно ли использовать угловые фитинги из нержавейки для питьевой воды?

Да, нержавеющая сталь AISI 304 является одним из лучших материалов для транспортировки питьевой воды. Она не выделяет вредных веществ, не меняет вкус воды и устойчива к коррозии. Важно использовать фитинги с надлежащей внутренней обработкой и пищевыми уплотнителями (EPDM или Silicone).

В чем разница между AISI 304 и AISI 316?

Основное отличие — наличие молибдена (2-3%) в стали AISI 316. Это делает её значительно более устойчивой к хлоридам (соли, морская вода, отбеливатели) и кислотам. AISI 304 дешевле и подходит для большинства нейтральных сред, но не рекомендуется для использования вблизи моря или в химической промышленности с содержанием хлора.

Что лучше: сварка или резьба для домашнего водопровода?

Для стационарного домашнего водопровода предпочтительнее сварка (если есть квалифицированный мастер) или пресс-фитинги, так как они надежнее и компактнее. Резьбовые соединения занимают больше места и требуют периодической подтяжки или замены уплотнителей. Однако для точек подключения смесителей и приборов резьба остается стандартом.

Как проверить качество нержавеющей стали в домашних условиях?

Надежных домашних способов нет. Магнитный тест не показателен: аустенитная сталь (304/316) может слабо магнититься после холодной деформации (гибки, штамповки). Капля медного купороса оставит след на обычной стали, но не на нержавейке, однако этот метод грубый. Единственный верный способ — портативный спектрометр или лабораторный анализ.

Рекомендации по монтажу и обслуживанию

Даже самый качественный угловой фитинг из нержавеющей стали: применение в трубопроводах которого оправдано технически, может выйти из строя при неправильном монтаже. Следуйте этим инструкциям:

• Подготовка труб: Перед сваркой или сборкой убедитесь, что концы труб идеально ровные, обезжиренные и не имеют заусенцев. Заусенцы создают турбулентность и зоны коррозии.
• Защита при сварке: Используйте обратную продувку аргоном при сварке нержавеющих труб. Без защиты корень шва с обратной стороны окисляется (“сапунится”), становясь черным и хрупким, что резко снижает коррозионную стойкость.
• Затяжка резьбы: Не перетягивайте резьбовые соединения. Используйте динамометрический ключ. Чрезмерное усилие может привести к микротрещинам в корпусе фитинга, особенно если он литой.
• Периодический осмотр: Визуально осматривайте соединения на предмет потеков, изменения цвета металла (признак перегрева или коррозии) и целостности уплотнений. В вибрационных системах проверяйте затяжку хомутов и гаек каждые 3-6 месяцев.

Заключение и стратегия закупок

Выбор и эксплуатация угловых фитингов из нержавеющей стали — это баланс между первоначальными затратами и долгосрочной надежностью системы. Экономия на материале (покупка стали 200-й серии вместо 304/316) или на качестве обработки поверхности неизбежно приведет к дорогостоящему ремонту и простоям производства. В 2026 году трендом становится повышение требований к экологичности и энергоэффективности, где герметичные, долговечные трубопроводы играют ключевую роль в снижении потерь ресурсов.

Для обеспечения бесперебойной работы вашего предприятия важно сотрудничать с проверенными поставщиками, которые могут гарантировать происхождение материала и соответствие продукции международным стандартам. Не рискуйте безопасностью и эффективностью вашего бизнеса.
